太阳能光伏电缆

双芯TÜV认证光伏电缆


PV  SOLAR  CABLE     (TÜV SÜD)
双芯TÜV认证光伏电缆                                              PV1-F
● 执行标准:VDE-AR-E 2283-4:2011
● 产品证书号码: B 13 08 85520 001
      ● Reference standard:VDE-AR-E 2283-4:2011
● FILE NO: B 13 08 85520 001

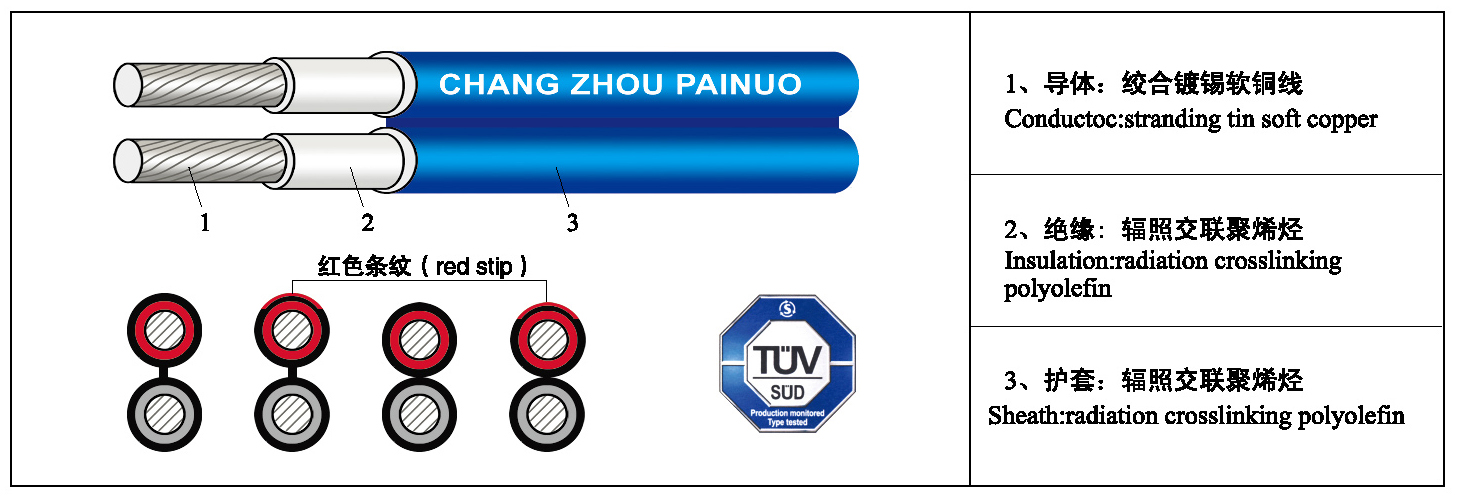

结构图     STRUCTURE  DRAWINGS
印字    MARKING
PV1-F  2*()mm2  CHANG   ZHOU   PAINUO   ELECTRON   CO.,LTD.   TÜV SÜD approved
VDE-AR-E 2283-4:2011-10
产品结构      CABLE CONSTRUCT
规格 导体结构 导体绞合外径 成品电缆外径 MAX导体电阻
MAX.COND.
RESISTANCE
 (Ω/Km,20℃)
60℃时 载流量
(A)
标准长度
STANDARD
PUT-UP
(M/COIL)
(mm2) CONSTRUCTION
(No./mm)
DIA.
(mm)
O.D.
(mm)
电缆表面相互贴邻
2*1.5 30/0.25 1.65 4.8*11 13.7 24 100/500m
2*2.5 49/0.25 2.1 5.3*12 8.21 33
2*4 56/0.3 2.7 6.1*13.5 5.09 44
2*6 84/0.3 3.2 7.1*15.5 3.39 57
2*10 80/0.4 4.7 8.5*18.7 1.95 79
注:系列外的结构和规格可按供需双方商定。
