JYJ Electrical wiring


JYJ125   JYJ155   JYJ155 — 1140V
125℃/155℃辐照交联阻燃聚烯烃绝缘电机引接线(环保)
产品说明
● 额定温度:125℃,155℃
● 额定电压:660V/750V/1140V
● 参考标准:JB/T 6213
● 导体使用单支或绞合0.5-120mm2镀锡或裸铜
● XLPE绝缘,符合ROHS环保标准
● 绝缘厚度均匀、易裁线、易剥皮
● 用于B级,F级电机引接线
     PRODUCT DESCRIPTION
● Rated temperature: 125℃,155℃
● Rated voltage: 660V/750V/1140V
● Reference standard: JB/T 6213
● Solid or standard , tinned or bare copper conduct or 0.5-120mm2
● XLPE insulation ,comply with ROHS environmental standard
● Uniform insulation thickness to ensure easy stripping and cutting
● For used leads wiring of B, F insulation class motor
印字  MARKING
JYJ125   ()mm2    125℃   660V   --CHANG ZHOU PAINUI — LF
JYJ155   ()mm2    155℃   750V   --CHANG ZHOU PAINUI — LF
JYJ155-1140V   ()mm2    155℃   750V   --CHANG ZHOU PAINUI — LF

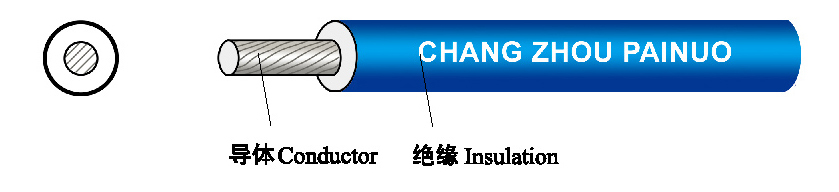

产品结构      CABLE CONSTRUCT
导体
CONDUCTOR
绝缘
INSULATION
MAX导体电阻
MAX.COND.
RESISTANCE
(Ω/Km,20℃)
25℃时空气敷设载流量25℃CAIRLAYING
CARRYING
 CURRENT
(A)
标准长度
STANDARD
PUT-UP
(M/COIL)
规格
AWG
构造
CONSTRUCTION
外径
DIA.
厚度
THICKNESS
标称外径
O.D.
  (No./mm) (mm) (mm) (mm)
0.5 16/0.2 0.95 0.6   2.2±0.1 40.1 15 200
0.75 24/0.2 1.25   2.50±0.1 26.7 17
1.0  32/0.2 1.35   2.60±0.1 20.0  19
1.5 30/0.25 1.65 0.7   3.15±0.1 13.7 24 100
2.5 49/0.25 2.1   3.65±0.1 8.21 33
4.0  56/0.3 2.7   4.2±0.1 5.09 45
6.0  84/0.3 3.3 0.8   5.1±0.1 3.39 58
10 84/0.4 4.7   6.6±0.2 1.95 80
16 126/0.4 5.8 1.0    8.2±0.2 1.24 107
25 196/0.4 7.4   9.5±0.2 0.795 138
35 276/0.4 8.6   11.1±0.2 0.565 171
50 396/0.4 10.4 1.2   13.2±0.3 0.393 210
70 360/0.5 12.5   15.0±0.5 0.277 269 50
95 475/0.5 15.3 1.4   18.50±0.5 0.21 328
100 509/0.5 15.8   19.50±0.5 0.196 358
120 608/0.5 17.0    20.50±0.5 0.164 420
注:单根导体结构见附表,系列外的结构和规格可按供需双方商定。
